Conteúdos
Fotografia
Objetivos
Construir uma câmera zoom Pinhole com os próprios jovens.
Pinhole é uma câmera fotográfica artesanal, que pode ser construída de modo simples e rápido com caixas ou latas, e que permite entender os princípios óticos da técnica fotográfica tradicional, ao projetar numa câmera escura uma imagem transmitida através de um pequeno orifício na lata/caixa.
Este material foi produzido com base em uma oficina do programa NET Comunidade, que atua para o empoderamento dos indivíduos e de suas comunidades, a partir da tecnologia e das ferramentas de comunicação.
Antes de dar início às Etapas, acesse a aba Para Organizar seu Trabalho e Saber Mais.
Na aba "Material de Apoio" você encontra este plano de aula disponível para download.
1ª Etapa: A imagem refletida
A imagem às vezes demora um pouco até que possamos vê-la com clareza dentro do tubo. O nosso olho precisa de um tempo para se acostumar na escuridão.
Movimentando a parte externa do visor, iremos perceber a aproximação ou o distanciamento da cena, como numa câmera com objetiva zoom.
Confira abaixo algumas fotos das etapas de produção do Zoom Pinhole:
2ª Etapa: Relatando a experiência
A experiência com os participantes do NET Comunidade Campinas foi muito rica. Todos gostaram e participaram com entusiasmo e dedicação.
Imagina a expressão no rosto dos participantes, quando você diz que eles próprios vão construir um visor de câmera fotográfica, com papel cartão?
Alguns fazem logo aquela cara de “Duvido”. Outros, de “Quero ver se é verdade”. Outros permanecem apreensivos, esperando o resultado.
Mas facilmente se envolvem no processo, que realizam brincando e se divertindo. Um processo muito rico, recheado de surpresas, do primeiro corte no papel até a primeira projeção de imagem no visor.
3ª Etapa: Relatando a experiência
A experiência com os participantes do NET Comunidade Campinas foi muito rica. Todos gostaram e participaram com entusiasmo e dedicação.
Imagina a expressão no rosto dos participantes, quando você diz que eles próprios vão construir um visor de câmera fotográfica, com papel cartão?
Alguns fazem logo aquela cara de “Duvido”. Outros, de “Quero ver se é verdade”. Outros permanecem apreensivos, esperando o resultado.
Mas facilmente se envolvem no processo, que realizam brincando e se divertindo. Um processo muito rico, recheado de surpresas, do primeiro corte no papel até a primeira projeção de imagem no visor.
4ª Etapa: Início de Conversa

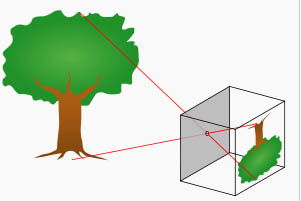

A incidência da luz em qualquer ambiente escuro, através de um pequeno orifício, projeta a imagem externa de forma invertida dentro desse ambiente. Chamamos a esse ambiente “câmera obscura” ou “câmera escura”.
Veja na ilustração abaixo:
É a mesma coisa que acontece com o nosso olho – a luz refletida num objeto se projeta no fundo de nosso olho, na retina, através de um orifício, a pupila, transferindo a imagem para o nosso cérebro.
Partindo dessa ideia, construiremos um visor zoom Pinhole, que nos permite visualizar a imagem refletida, invertida, assim como alterar a imagem projetada em seu enquadramento, como se fosse uma teleobjetiva zoom.
É um visor inteligente e divertido que pode ser usado, por exemplo, para vermos um eclipse solar; em brincadeiras que desenvolvem a coordenação e a percepção visual. É uma excelente atividade para ser desenvolvida em escolas, onde os alunos terão a oportunidade de entender a origem e as técnicas da fotografia.
5ª Etapa: Materiais
Para montar nosso zoom pinhole é necessário os seguintes materiais: papel cartão preto, papel vegetal, tinta spray, fita isolante, fita crepe ou dupla-face e cola.
6ª Etapa: Construindo a "estrutura" da Câmera

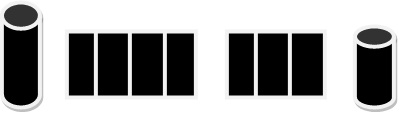

Podemos começar com o papel cartão, que deve ser cortado e colado em forma de tubo. Devemos fazer dois tubos, sendo um tubo ligeiramente mais longo que o outro (eles trabalharão por encaixe, pois um tubo deve encaixar no outro).
7ª Etapa: Finalizando os 2 tubos

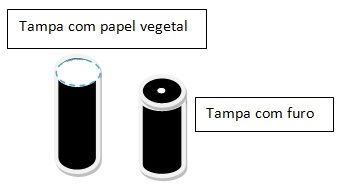

O primeiro tubo deve ser um pouco mais comprido que o segundo e deve ter uma tampa no fundo, feita com papel vegetal. Procure manter uma diferença precisa entre os dois tubos, possibilitando um encaixe sem folgas.
O segundo tubo, menor, deverá ter uma tampa feita com o papel cartão, com um pequeno furo no centro da tampa. Este tubo será a parte externa do visor.
8ª Etapa: Encaixe
A seguir, encaixamos o tubo maior (com a tampa de fundo em papel vegetal) dentro do menor, como num telescópio, tomando o cuidado da tampa com o papel vegetal ficar dentro do tubo menor.
9ª Etapa: Garantindo o movimento

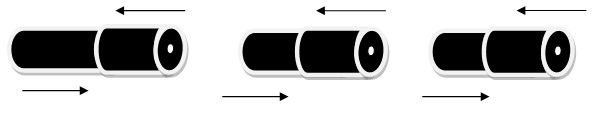

Verificamos se o movimento de vai-e-vem do sistema de encaixe está perfeito (que tem a função do zoom, afastando e aproximando a imagem).
Não devemos deixar folgas entre os tubos, para evitarmos a entrada de luz.
10ª Etapa: Testando
Neste ponto, já podemos testá-lo. Basta procurarmos um lugar com uma cena bem iluminada pelo sol. Pelo visor deveremos
enxergar dentro do tubo a imagem “real”, porém invertida projetada sob o papel vegetal.
11ª Etapa: A imagem refletida
A imagem às vezes demora um pouco até que possamos vê-la com clareza dentro do tubo. O nosso olho precisa de um tempo para se acostumar na escuridão.
Movimentando a parte externa do visor, iremos perceber a aproximação ou o distanciamento da cena, como numa câmera com objetiva zoom.
Confira abaixo algumas fotos das etapas de produção do Zoom Pinhole:
12ª Etapa: Início de Conversa
A incidência da luz em qualquer ambiente escuro, através de um pequeno orifício, projeta a imagem externa de forma invertida dentro desse ambiente. Chamamos a esse ambiente “câmera obscura” ou “câmera escura”.
Veja na ilustração abaixo:
É a mesma coisa que acontece com o nosso olho – a luz refletida num objeto se projeta no fundo de nosso olho, na retina, através de um orifício, a pupila, transferindo a imagem para o nosso cérebro.
Partindo dessa ideia, construiremos um visor zoom Pinhole, que nos permite visualizar a imagem refletida, invertida, assim como alterar a imagem projetada em seu enquadramento, como se fosse uma teleobjetiva zoom.
É um visor inteligente e divertido que pode ser usado, por exemplo, para vermos um eclipse solar; em brincadeiras que desenvolvem a coordenação e a percepção visual. É uma excelente atividade para ser desenvolvida em escolas, onde os alunos terão a oportunidade de entender a origem e as técnicas da fotografia.
13ª Etapa: Materiais
Para montar nosso zoom pinhole é necessário os seguintes materiais: papel cartão preto, papel vegetal, tinta spray, fita isolante, fita crepe ou dupla-face e cola.
14ª Etapa: Construindo a "estrutura" da Câmera
Podemos começar com o papel cartão, que deve ser cortado e colado em forma de tubo. Devemos fazer dois tubos, sendo um tubo ligeiramente mais longo que o outro (eles trabalharão por encaixe, pois um tubo deve encaixar no outro).
15ª Etapa: Finalizando os 2 tubos
O primeiro tubo deve ser um pouco mais comprido que o segundo e deve ter uma tampa no fundo, feita com papel vegetal. Procure manter uma diferença precisa entre os dois tubos, possibilitando um encaixe sem folgas.
O segundo tubo, menor, deverá ter uma tampa feita com o papel cartão, com um pequeno furo no centro da tampa. Este tubo será a parte externa do visor.
16ª Etapa: Encaixe
A seguir, encaixamos o tubo maior (com a tampa de fundo em papel vegetal) dentro do menor, como num telescópio, tomando o cuidado da tampa com o papel vegetal ficar dentro do tubo menor.
17ª Etapa: Garantindo o movimento
Verificamos se o movimento de vai-e-vem do sistema de encaixe está perfeito (que tem a função do zoom, afastando e aproximando a imagem).
Não devemos deixar folgas entre os tubos, para evitarmos a entrada de luz.
18ª Etapa: Testando
Neste ponto, já podemos testá-lo. Basta procurarmos um lugar com uma cena bem iluminada pelo sol. Pelo visor deveremos
enxergar dentro do tubo a imagem “real”, porém invertida projetada sob o papel vegetal.
Materiais Relacionados
Para complementar o trabalho com o visor zoom Pinhole, explicado aqui, sugerimos conhecer algumas técnicas de construção de câmeras Pinhole.
